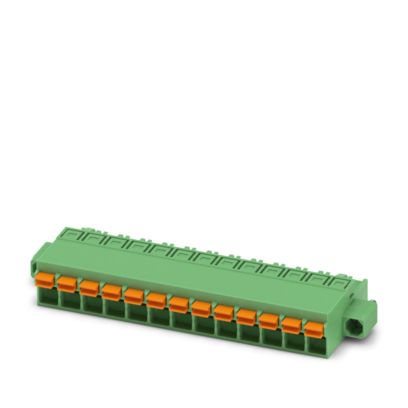

FKCN 2,5/13-STF-5,08 - PCB 插拔式連接器 1754908技術資料
閱讀：46 發布時間：2025-10-29
產品類型
PCB插拔式連接器
產品系列
FKCN 2,5/..-STF
產品線
COMBICON Connectors M
類型
標準
位數
13
針距
5.08 mm
連接量
13
行數
1
電位數目
13
安裝方式
螺釘法蘭
特性
額定電流IN
12 A
額定電壓 UN
320 V
接觸電阻
1.1 mΩ
額定電壓(III/3)
320 V
額定電涌電壓(III/3)
4 kV
額定電壓(III/2)
320 V
額定電涌電壓(III/2)
4 kV
額定電壓 (II/2)
630 V
額定電涌電壓(II/2)
4 kV
連接技術
類型
標準
連接器系統
COMBICON MSTB 2,5
額定橫截面
2.5 mm2
觸點類型
孔式插頭
互鎖
鎖定類型
螺釘鎖緊
安裝方式
螺釘法蘭
緊固扭矩
0.3 Nm
導線連接
連接方式
直插式彈簧連接
導線／PCB連接方向
0 °
剛性導線橫截面
0.2 mm2 ... 1.5 mm2
柔性導線橫截面
0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG
24 ... 16
柔性導線橫截面，帶不含絕緣套管的冷壓頭
0.25 mm2 ... 1.5 mm2
柔性導線橫截面，帶套管，帶塑料絕緣套管
0.25 mm2 ... 1.5 mm2
塞規a x b／直徑
2.8 mm x 2.0 mm / 2.0 mm
剝線長度
10 mm
不帶絕緣頸環的套管的規格
推薦的壓接工具
1212034 CRIMPFOX 6
帶絕緣頸環的套管的規格
推薦的壓接工具
1212034 CRIMPFOX 6
振動測試
規格
IEC 60068-2-6:2007-12
頻率
10 - 150 - 10 Hz
掃描速率
1倍頻程/分鐘
振幅
0.35 mm (10 Hz ... 60.1 Hz)
加速度
5g (60.1 Hz ... 150 Hz)
每軸的測試周期
2.5 h
測試方向
X-, Y- 與 Z-軸
耐久性測試
規格
IEC 60512-9-1:2010-03
海平面脈沖耐受電壓
4.8 kV
體積電阻 R1
1.1 mΩ
體積電阻 R2
1.2 mΩ
第2級的體積電阻R2
1.5 mΩ
插入／拔出周期
25
氣候測試
規格
ISO 6988:1985-02
腐蝕應力
0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期
熱應力
100 °C/168 h
大功率頻率耐受電壓
2.21 kV
沖擊
規格
IEC 60068-2-27:2008-02
脈沖波形
半正弦
加速度
30g
電擊時間
18 毫秒
測試方向
X-, Y- 與 Z-軸 （正向與負向）
環境條件
環境溫度（運行）
-40 °C ... 100 °C (取決于衰減曲線)
環境溫度（存放/運輸）
-40 °C ... 70 °C
相對濕度（存放/運輸）
30 % ... 70 %
環境溫度（組裝）
-5 °C ... 100 °C
訂貨號
1754908
包裝單位
50 pc
最小訂貨量
50 pc
注意
定制（不可退回）
銷售關鍵代碼
AACFFB
產品關鍵代碼
AACFFB
GTIN
4046356330572
單件重量（含包裝）
16.49 g
單件重量（不含包裝）
15.56 g
原產地
CN
