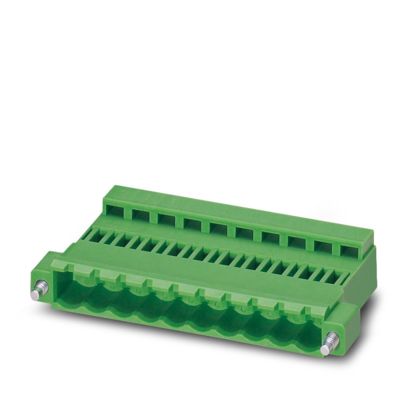

ICC 2,5/ 6-STZF-5,08 - PCB 插拔式連接器 1823422技術資料
閱讀：56 發布時間：2025-10-24
特性
額定電流IN
12 A
額定電壓 UN
320 V
額定電壓(III/3)
250 V
額定電涌電壓(III/3)
4 kV
額定電壓(III/2)
320 V
額定電涌電壓(III/2)
4 kV
額定電壓 (II/2)
630 V
額定電涌電壓(II/2)
4 kV
連接技術
類型
反向
連接器系統
COMBICON MSTB 2,5
額定橫截面
2.5 mm2
觸點類型
針式插頭
互鎖
鎖定類型
螺釘鎖緊
安裝方式
螺釘法蘭
緊固扭矩
0.3 Nm
導線連接
連接方式
壓接
導線／PCB連接方向
0 °
柔性導線橫截面
0.5 mm2 ... 2.5 mm2
可連接導向橫截面 AWG
20 ... 14
材料數據 - 殼體
顏色 (外殼)
綠色 (6021)
絕緣材料
PA
絕緣材料組
I
CTI符合IEC 60112
600
阻燃等級，符合UL 94
V0
符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI
850
符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT
775
符合EN 60695-10-2標準的球壓試驗溫度
125 °C
訂貨號
1823422
包裝單位
50 pc
最小訂貨量
50 pc
注意
定制（不可退回）
銷售關鍵代碼
AACCBB
產品關鍵代碼
AACCBB
GTIN
4017918048280
單件重量（含包裝）
4.788 g
單件重量（不含包裝）
4.297 g
原產地
PL
