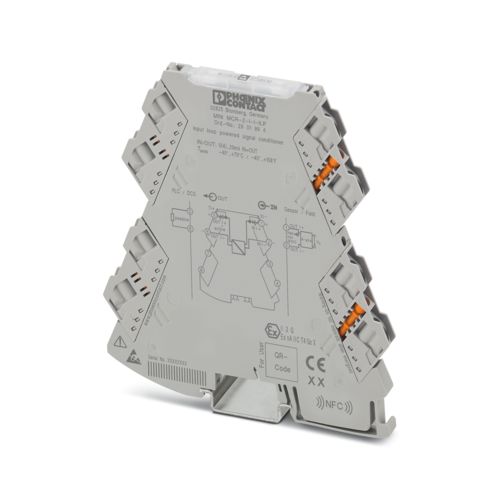

MINI MCR-2-I-I-ILP - 無源隔離器 2901994技術資料
閱讀：97 發布時間：2025-10-22
電氣隔離2路隔離
輸入和輸出之間的電流隔離是
截止頻率（3dB）100 Hz
信號傳輸行為In = Out
最大溫度系數≤ 0.002 %/K (測量值的 / 100 Ω 負載)
最大傳輸≤ 0.1 % (終值的)
額外，取決于負載< 0.075 % (測量值的 / 100 Ω 負載)
電氣隔離 輸入/輸出
額定絕緣電壓300 Vrms
測試電壓3 kV AC (50 Hz, 60 s)
絕緣強化絕緣符合IEC/EN 61010-1
電源
電源電壓范圍9.6 V DC ... 30 V DC (回路供電，無需外部電源)
功耗600 mW
信號: 電流
輸入數目1
可配置／可編程否
電流輸入信號0 mA ... 20 mA
4 mA ... 20 mA
響應電流大約 200 µA
輸入電壓限制30 V
電壓損耗3.1 V (I = 20 mA)
信號: 電流
輸出數目1
可配置／可編程否
電流輸出信號0 mA ... 20 mA
4 mA ... 20 mA
負載/輸出負載電流輸出< 600 Ω (I=20mA輸出信號)
連接方式螺釘連接
剝線長度10 mm
螺紋M3
剛性導線橫截面0.2 mm2 ... 1.5 mm2 (帶冷壓頭)
0.14 mm2 ... 2.5 mm2 (不帶冷壓頭)
柔性導線橫截面0.14 mm2 ... 2.5 mm2
可連接導向橫截面 AWG24 ... 12 (柔性)
緊固扭矩0.5 Nm ... 0.6 Nm
環境條件
保護等級IP20 (未經過UL認證)
環境溫度（運行）-40 °C ... 70 °C
環境溫度（存放/運輸）-40 °C ... 85 °C
海拔< 2000 m
允許濕度（運行）5 % ... 95 % (無冷凝)
訂貨號2901994
包裝單位1 pc
最小訂貨量1 pc
銷售關鍵代碼DK1121
產品關鍵代碼DK1121
GTIN4046356648653
單件重量（含包裝）115.3 g
單件重量（不含包裝）106 g
原產地DE
