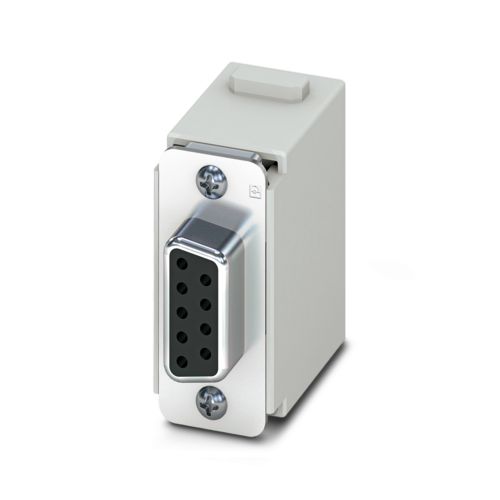

HC-M-DSUB 09-CT-F - 插芯模塊 1417308技術資料
閱讀：56 發布時間：2025-10-22
產品類型
模塊化插芯
系列
HC-M-DSUB-C
應用
數據
位數
9
連接圖表
9
觸點編碼
1 - 9
出線口編號
1
模塊插槽數目
1
觸點類型
車削
絕緣特性
過電壓類別
III
污染等級
3
連接技術
連接系統
壓接
固線夾的夾緊范圍
4.00 mm ... 7.00 mm
導線連接
導線橫截面
0.08 mm2 ... 0.5 mm2
可連接導線橫截面AWG
28 ... 20
單根電線的剝線長度
4.2 mm
額定電壓(III/3)
48 V
額定過電壓
0.8 kV
額定電流
1 A
傳輸特征（類別）
屏蔽數據電纜
環境條件
環境溫度（運行）
-40 °C ... 125 °C
訂貨號
1417308
包裝單位
1 pc
最小訂貨量
1 pc
銷售關鍵代碼
AF7ACE
產品關鍵代碼
AF7ACE
GTIN
4055626112503
單件重量（含包裝）
36 g
單件重量（不含包裝）
32 g
原產地
CN
