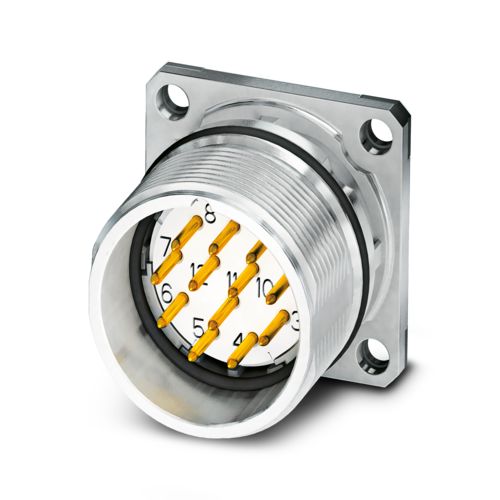

CA-17P1N122S00 - 設備連接器 板前安裝 1619960技術資料
閱讀：51 發布時間：2025-10-21
產品類型圓形連接器（設備側）
絕緣體
編碼N
材料 (絕緣體)PBT
材料 (觸點)CuZn
材料 (觸點表面)Ni/Au
插／拔周期100
連接方式焊接
觸點類型針式插頭
應用信號
位數17
旋轉方向標準
連接圖表17
數目 插針 (觸點組1)0
標稱工作電壓 插針 (觸點組1)48 V AC
74 V DC
額定浪涌電壓1.5 kV
過電壓等級III
污染等級3
數目 插針 (觸點組2)17
直徑 插針 (觸點組2)1 mm
李茲導線容量 最大值 插針 (觸點組2)1 mm2
額定電流 插針 (觸點組2)8 A (適用于最大導線橫截面)
外殼
型號法蘭殼體
螺紋類型M23
類型直頭
鎖緊方式用于標準和SPEEDCON連鎖
Pg螺釘連接無
安裝類型板前安裝/方形法蘭 (4x ? 3.2 mm)
法蘭的尺寸25 mm x 25 mm
材料 (外殼)GD-Zn
保護等級 (插拔式)IP67
器件密封扁平密封
環境條件
環境溫度（運行）-40 °C ... 125 °C
訂貨號1619960
包裝單位1 pc
最小訂貨量1 pc
銷售關鍵代碼ABRAEL
產品關鍵代碼ABRAEL
GTIN4046356820226
單件重量（含包裝）32.466 g
單件重量（不含包裝）25.579 g
原產地DE
