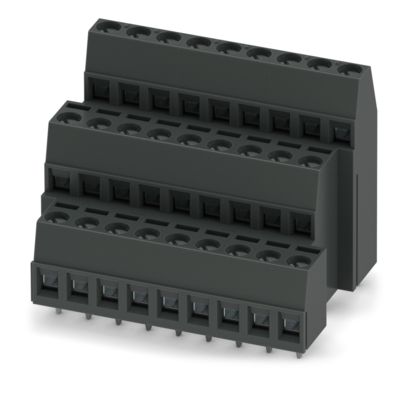

MK3DS 1,5/ 9-5,08 BK - PCB端子 1016294技術資料
閱讀：45 發布時間：2025-10-17
產品類型
印制電路板終端
產品系列
MK3DS 1,5
產品線
COMBICON Terminals S
位數
9
針距
5.08 mm
行數
3
針腳排列
直線排列
每個電位的焊針
1
特性
額定電流IN
15 A
額定電壓 UN
400 V
額定電壓(III/3)
250 V
額定電涌電壓(III/3)
4 kV
額定電壓(III/2)
400 V
額定電涌電壓(III/2)
4 kV
額定電壓 (II/2)
630 V
額定電涌電壓(II/2)
4 kV
連接技術
類型
連接器可組合
額定橫截面
1.5 mm2
導線連接
連接方式
帶壓片的螺釘連接
剛性導線橫截面
0.14 mm2 ... 2.5 mm2
柔性導線橫截面
0.14 mm2 ... 1.5 mm2
可連接導向橫截面 AWG
26 ... 14
柔性導線橫截面，帶不含絕緣套管的冷壓頭
0.25 mm2 ... 1.5 mm2
柔性導線橫截面，帶套管，帶塑料絕緣套管
0.25 mm2 ... 1.5 mm2
2根橫截面相同的導線，剛性導線
0.14 mm2 ... 1 mm2
2根橫截面相同的導線，柔性導線
0.14 mm2 ... 0.75 mm2
2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管
0.25 mm2 ... 0.5 mm2
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管
0.5 mm2 ... 0.5 mm2
剝線長度
7 mm
螺釘頭驅動方式
開槽 (L)
緊固扭矩
0.5 Nm ... 0.6 Nm
振動測試
規格
IEC 60068-2-6:2007-12
頻率
10 - 150 - 10 Hz
掃描速率
1倍頻程/分鐘
振幅
0.35 mm (10 Hz ... 60.1 Hz)
加速度
5g (60.1 Hz ... 150 Hz)
每軸的測試周期
2.5 h
測試方向
X-, Y- 與 Z-軸
灼熱線測試
規格
IEC 60695-2-10:2013-04
溫度
850 °C
暴露時間
5 s
老化
規格
IEC 60947-7-4:2019-01
環境條件
環境溫度（運行）
-40 °C ... 105 °C (取決于電流承載能力/衰減曲線)
環境溫度（存放/運輸）
-40 °C ... 70 °C
相對濕度（存放/運輸）
30 % ... 70 %
環境溫度（組裝）
-5 °C ... 100 °C
訂貨號
1016294
包裝單位
25 pc
最小訂貨量
25 pc
銷售關鍵代碼
AALFJA
產品關鍵代碼
AALFJA
GTIN
4055626498133
單件重量（含包裝）
53.94 g
單件重量（不含包裝）
52.293 g
原產地
IN
