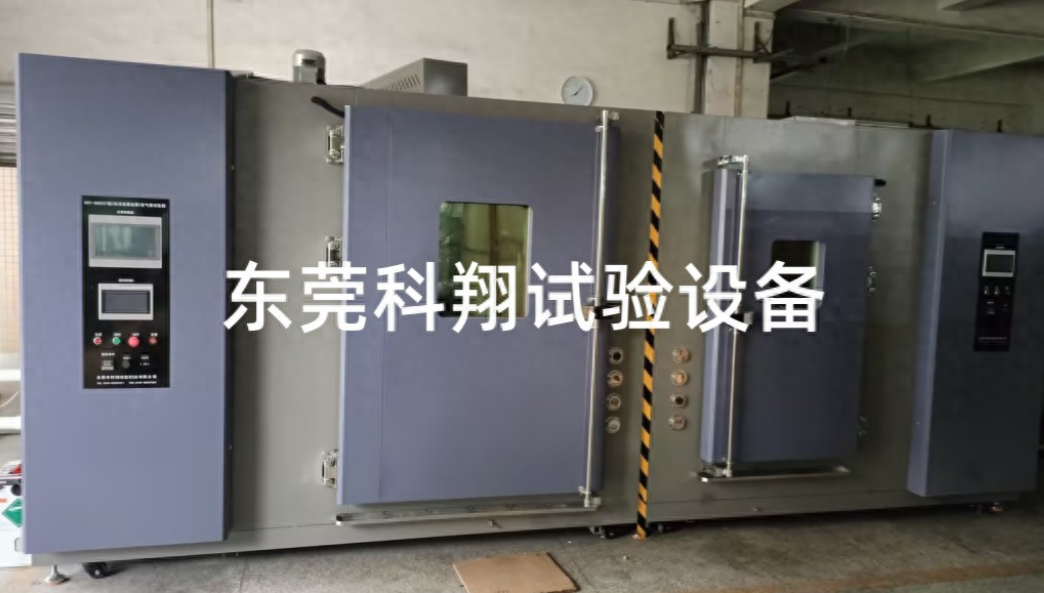

雨雪冰霧風環境模擬艙，由科翔試驗設備設計生產，用于模擬高溫高濕、低溫干燥、降雨、降雪、覆冰、霧天、強風等多種環境，通過各個系統協同精確復現多種氣候條件。

一、關鍵技術參數

尺寸：5000mm×5000mm×4000mm；

溫度范圍：-60℃～80℃，偏差≤2℃；

濕度范圍：RH10%～RH98%，偏差≤5%；

淋雨范圍：0mm/h～200mm/h；

降雪范圍：5mm/h～10mm/h；

覆冰密度范圍：0.3g/cm3-0.9g/cm3；

霧能見度范圍：0～5000m；

風速范圍：0m/s～15m/s；

二、核心系統構成

雨雪冰霧風環境模擬艙由溫濕度、雨雪冰霧模擬、風場、控制四大子系統組成，各子系統協同工作以復現環境。

溫濕度控制子系統

溫度控制：采用 “壓縮機制冷 + 電加熱” 雙控模式，低溫端通過復疊式制冷技術實現 - 60℃極限低溫，高溫端通過不銹鋼加熱管實現 80℃高溫。

濕度控制：采用蒸汽加濕與干冷除濕結合，范圍覆蓋 10%-98% RH，精度 ±5% RH。

雨雪冰霧模擬子系統

降雨：通過頂部陣列式噴嘴實現 0-200mm/h 雨量調節，模擬小雨、暴雨等場景。

降雪：雪花發生器模擬自然雪密度，5mm/h～10mm/h可控。

結冰：在 - 10℃至 0℃溫區，結合噴淋系統向測試件表面噴灑過冷水，實現 5-50mm/h 結冰速率。

霧：通過超聲波霧化器生成 1-10μm 粒徑的霧氣，濃度可調節，配合低溫實現 “凍霧” 場景。

風場子系統

采用軸流風機 + 導風板設計，風速范圍 0-15m/s，風場均勻性≤20%。

配備風速反饋傳感器，可實現定風速、變風速兩種控制模式。

控制系統與監測子系統

采用 PLC + 觸摸屏控制，可自動循環執行。

艙內布置溫度、濕度、風速等傳感器，數據實時顯示并存儲，支持導出 Excel 格式報告。
