光伏電池絨面結構該如何測量？

光伏電池的絨面結構（微米級金字塔或凹凸結構）可以通過 激光共聚焦顯微鏡進行測量。激光共聚焦顯微鏡在表面形貌分析和三維重建方面具有顯著優勢。

1. 激光共聚焦顯微鏡的原理與適用性

原理：
通過激光束聚焦到樣品表面，逐點掃描并收集反射光信號，結合空間濾波技術（針孔濾波）消除離焦光干擾，最終重建高分辨率三維表面形貌。

一束復色光照射到樣品表面，探測器通過對反射光的吸收和分析，定位出被測點的高度信息，通過軟件構建三維表面形貌。

適用場景：

表面三維形貌：測量絨面結構的深度、坡度、粗糙度（如Sa、Sz等參數）。均勻性分析：評估金字塔/凹坑的分布密度和尺寸一致性。

非接觸檢測：避免對絨面結構造成物理損傷。

2、激光共聚焦顯微鏡的優勢

(1) 高分辨率與大量程

橫向分辨率：可達0.1~0.2μm（優于白光干涉儀，接近SEM但無需真空環境）。縱向分辨率：納米級（優于SEM，適合測量微米級絨面結構的垂直特征）。

大量程：可清晰成像高起伏表面（如深金字塔結構）。

(2) 快速與非破壞性

無需樣品導電處理（如噴金），適合在線或批量檢測。

掃描速度較快（通常數分鐘完成大面積成像），適合產線抽檢。

(3) 三維定量分析

直接生成3D表面形貌圖，支持自動計算粗糙度（Ra、Rz）、表面積、體積等參數。

可分析絨面結構的傾斜角度、金字塔高度分布等關鍵指標。

3. 與其他技術的對比

4. 實際應用中的注意事項

(1) 絨面結構的反射特性

絨面結構具有高漫反射特性，可能降低信噪比。

解決方案：

使用高靈敏度探測器優化掃描參數（如步長、采樣頻率）。

(2) 數據解讀

需結合工藝參數（如蝕刻時間、溶液濃度）分析形貌數據。

5. 典型檢測流程（示例）

1、 樣品制備：清潔硅片表面，去除污染物。

2、 參數設置：選擇合適物鏡、掃描步長。

3、掃描與成像：獲取絨面區域的三維形貌數據。

4、 數據分析：

計算表面粗糙度（Sa、Sz）、金字塔高度分布、傾角統計。

對比不同工藝批次的數據，優化蝕刻參數。

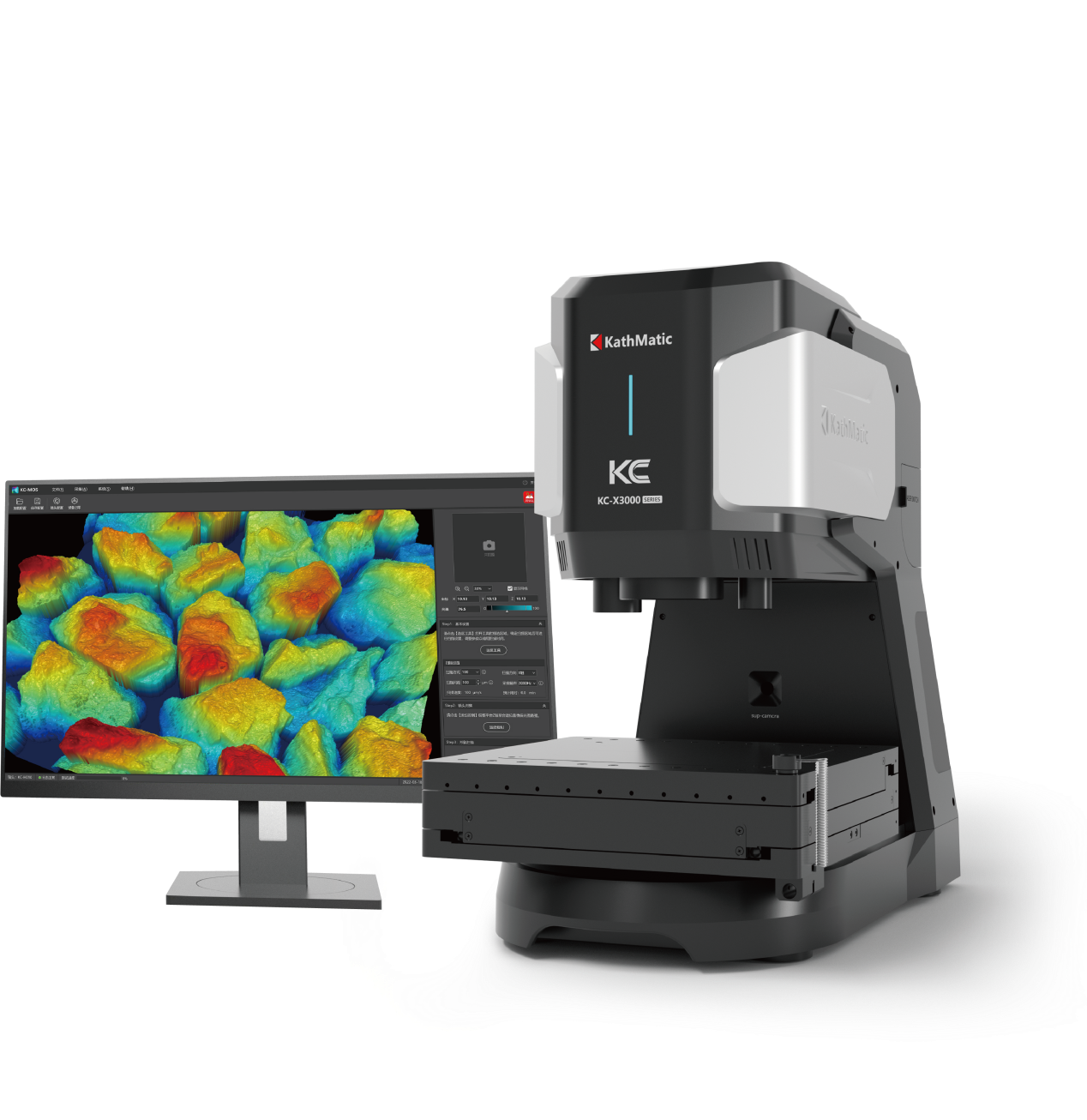

凱視邁推出的全新一代3D測量顯微鏡KC-X3000可非接觸、高精度地獲取樣品表面的微觀形貌，生成基于高度的彩色三維點云，全程以數據圖形化的方式進行顯示、處理、測量、分析。
KC系列三合一精測顯微鏡現已廣泛應用于各行各業的新型材料研究、精密工程技術等基石研究領域。
1、更寬的成像范圍：可測量的樣品平面尺寸覆蓋微米級~米級，無需為調整成像范圍而頻繁更換鏡頭倍率或采用圖像拼接
2、更快的測試速度：已從底層優化測試流程，新一代高效測試僅需兩步?  樣品放置與視覺選區，KC自動完成后續測試
3、更強大的分析功能：三維顯示、數據優化、尺寸測量、統計分析、源數據導出......微觀形貌分析功能迎來大幅提升
4、更穩定的測試表現：即便樣品顏色、材質、反射率、表面斜率及環境溫度存在明顯差異，也可保證重復測試的穩定性
