SLS 常見問題解答——德拜圖
閱讀：37 發布時間：2025-9-25
靜態光散射方法介紹
與動態光散射（DLS）不同，靜態光散射是基于光子計數，所得的光子計數率反映了在給定檢測角度下散射光的總光量。
雙外推法（Zimm圖）
最著名的靜態光散射方法之一便是Zimm圖，這是一種針對濃度和散射角度進行的雙重外推，除了能得出重均分子量外，濃度相關的數據還能得出第二維里系數（A2），而角度相關的測量結果則能得到回旋半徑（Rg），回旋半徑反映了聚合物的分子大小。回旋半徑越大，角度依賴性就越顯著。
將濃度和角度分別外推為零時，得到的截距即為重均分子量的倒數（1/Mw）。
單外推法（Debye圖）

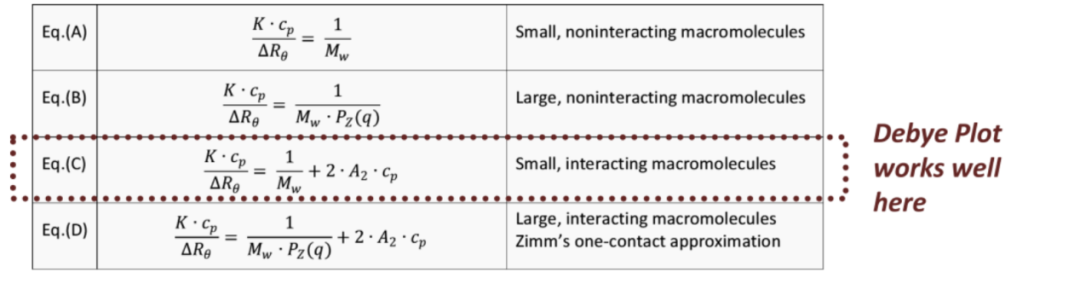

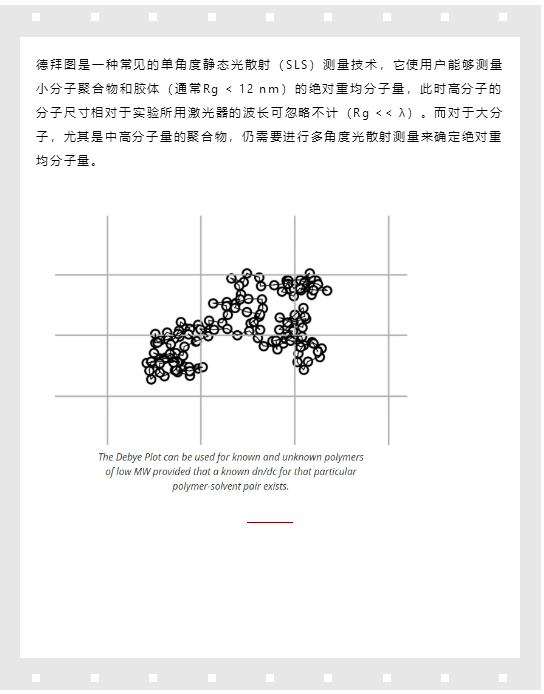

靜態光散射是一種極其強大的用于測量結構參數（如分子大小、絕對重均分子量）的方法，它通常僅適用于諸如 MALS 、廣光動靜態光散射儀系統等儀器。為了使這種方法能在更常見的臺式光散射儀器上得以應用，布魯克海文在納米粒度及Zeta電位分析儀上搭載了“Molecular Weight Debye Measurement"測量程序，采用Debye原理，利用小分子幾乎不具有角度依賴性的這一特點，使用單角度直接測量小分子的絕對重均分子量。
在 NanoBrook系列儀器上測試Debye圖
這是 NanoBrook 系列儀器上支持的一種靜態光散射（SLS）測試形式，在90°角進行直角散射測量。
只需簡單做如下準備就可以完成測量：
1、一個石英比色皿
2、幾毫升過濾后的甲苯
3、配置4-5種不同濃度的樣品
4、溶液的dn/dc 值
上圖是對低分子量聚乙烯吡咯烷酮的測量，得出其分子量約為50 kDa，A2 值為 5.9×10-4 cm3mol/g2。
折射率增量（dn/dc）隨波長而變化，特別是對于聚合物而言，其值會因溶劑而發生變化。該數值可以從一些參考手冊中查閱獲得。蛋白質的 dn/dc 值通常變化較小，因此往往更容易估算。在水溶液中典型的球狀蛋白質的 dn/dc 值在 0.179 至 0.188 ml/g之間。
結論
在NanoBrook系列儀器上可通過Debye圖測定分子量。該方法對半徑小于12 nm的大分子（包括球狀蛋白、膠體及樹枝狀聚合物）均能獲得精確結果。此外，Debye圖通常也適用于分子量低于100 kDa的無規線團聚合物。
