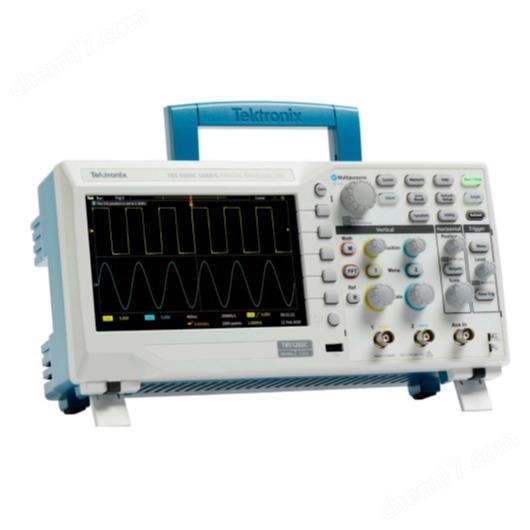

泰克TBS1000C 雙通道數字存儲示波器
產品概述
TBS1000C 系列數字存儲示波器設計緊湊，性價比高。它旨在滿足如今的教育機構、嵌入式設計工程師和創客社區的需求。該儀器配備 7 英寸 WVGA 彩色顯示屏，具有最高 1 GS/s 的采樣速率，帶寬為 50 MHz 至 200 MHz。該儀器配備了創新的課件系統，將實驗室練習與分步使用說明整合在一起，供學生使用。HelpEverywhere® 系統在整個用戶界面中提供有用的技巧和提示，使新用戶更容易使用儀器。
主要性能指標
200 MHz、100 MHz、70 MHz 和 50 MHz 帶寬型號
2 通道型號
全部通道均實現 1 GS/s 采樣率
所有通道上均為 20k 點記錄長度
高級觸發，包括脈沖觸發、欠幅觸發和行觸發
主要特點
具有 15 個水平分度的 7 英寸 WVGA 彩色顯示器顯示信號增加 50%
32 種自動測量
雙窗口 FFT，帶模擬時域和頻域視圖
觸發頻率計數器
平移和縮放能力
多語言用戶界面，在用戶界面和前面板貼紙支持 10 種語言
占用空間小和重量輕
無風扇設計，運行噪音低
連接性
前面板上的 USB 2.0 主控端口，可快速簡便地存儲數據。
后面板上的 USB 2.0 設備端口用于連接到 PC 并遠程控制儀器。
教育
HelpEverywhere® 為用戶提供有幫助的屏顯小貼士
內置示波器手冊提供了操作說明和示波器基礎知識
集成課件功能在顯示屏上提供實驗室練習指導
可以禁用自動設置、光標和自動測量，幫助教育工作者向學生講授基礎概念
泰克TBS1000C 雙通道數字存儲示波器
旨在使您學習和工作更快
TBS1000C 系列示波器是為快速動手教學和簡便操作而設計，帶有適當的特征和功能組合。專用前面板控件便于訪問所有重要設置。刻度帶有 10 個垂直分度和 15 個水平分度，使您可以在每個屏幕上看到更多信號。
屏幕上帶有清晰標記和彩色信息的大菜單使導航和查找感興趣的信息變得容易。縮放功能使您可以迅速卷動記錄并放大，查看感興趣區域中的信號細節。
多功能觸發和采集模式
觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。
脈寬觸發非常適合尋找窄毛刺或超時條件。欠幅脈沖觸發旨在捕獲幅度短于預計幅度的信號。
TBS1000C 系列示波器提供幾種采集模式。默認的采集模式是采樣模式，這種模式適合大多數應用。峰值檢測模式用來查找尖峰，平均模式有助于降低重復信號上的噪聲。
自動化測量與分析
全套自動測量可以快捷方便地測試各種信號和應用。
測量顯示在單個屏幕上。測量分成四大類：頻率、時間、幅度和面積。所有測量都顯示在單個測量選擇屏幕上，可以簡便地選擇 32 種自動測量，而不用翻查各種菜單。
測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。
