在制藥研發與材料科學領域，晶體結構的精準解析是推動新藥開發、優化材料性能的核心環節。傳統的X射線衍射（XRD）技術雖然為晶體學提供了豐富的數據，但對于微小晶體，尤其是在藥物研發和多相物質篩選過程中，它的局限性愈發凸顯。在此背景下，瑞士ELDICO Scientific推出的三維微晶電子衍射儀-ELDICO ED-1，憑借突破性技術性能，成為晶體結構解析領域的革命性工具，為科研與產業應用提供了全新解決方案。

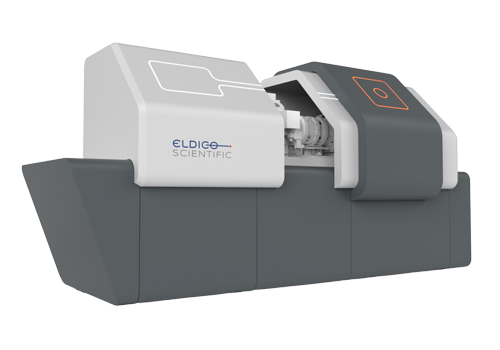

三維微晶電子衍射儀-ELDICO ED-1

ELDICO ED-1攻克多組分晶體解析難題

Triclinic Labs聯合Purdue大學和ELDICO Scientific開展專項研究，聚焦3-硝基苯甲酸（NBA）與甲基嘧菌胺（PYR）形成的多組分鹽和共晶體系。該體系是制藥領域 “藥物共晶 / 鹽篩選" 的典型研究對象，對晶體結構解析精度與效率要求十分高。

研究結果表明，相較于傳統 XRD 技術，ELDICO ED-1在處理微小、低質量晶體時展現出 “難以替代的youyue性"：不僅成功解析出 NBA?PYR 鹽（S1）與已知共晶（CC1）的精確結構，更意外發現全新共晶多型（CC2），且全程數據質量與解析效率遠超預期。

實驗全流程：揭秘 ELDICO ED-1 的技術硬實力

1. 樣品制備與分析

    研究團隊從溶液中結晶出NBA•PYR鹽和共晶形式的樣品，并通過X射線粉末衍射（PXRD）驗證其單相性。然后，樣品被輕微研磨并置于電子顯微鏡標準透射電鏡（TEM）網格上。

2. 數據收集：5分鐘高效獲取，突破效率瓶頸

    實驗采用ELDICO ED-1微晶電子衍射儀對NBA•PYR共晶和鹽的微小晶體進行了電子衍射數據收集。實驗設置在室溫下進行，采用160 kV的加速電壓和750 nm直徑的電子束進行數據收集。每顆晶體的衍射數據在約5分鐘內即可完成，極大提高了實驗效率。

3. 晶體結構解析

    數據采集后，研究團隊使用APEX4和ShelXL軟件對衍射數據進行了處理和精細化。通過微晶電子衍射（MicroED）技術，研究人員成功地解析了NBA•PYR共晶和鹽的結構，并成功定位了氫原子的位置，進一步確認了鹽和共晶的結構分類。

實驗結果：精確的晶體結構解析

1. 微晶電子衍射分析結果：

通過ELDICO ED-1收集的數據，研究人員成功地解析了NBA•PYR的共晶（CC1）和鹽（S1）結構，并且還意外發現了一個新的共晶多型（CC2）。下表總結了ELDICO ED-1的微晶電子衍射數據與X射線衍射數據的對比結果：

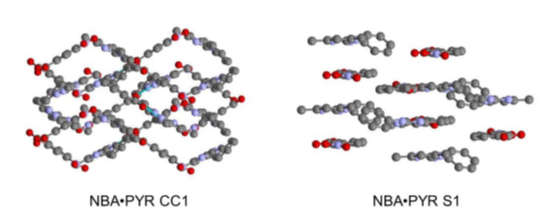

圖1：NBA•PYR CC1和NBA•PYR S1的晶體結構對比圖

2. 氫原子位置分析：

通過微晶電子衍射分析，ELDICO ED-1能夠精確地確定氫原子的位置。例如，在NBA•PYR CC1結構中，O1???H???N1氫鍵的電子密度表明氫原子更靠近O1，而在NBA•PYR S1鹽結構中，氫原子則轉移至PYR分子上的氮原子附近。

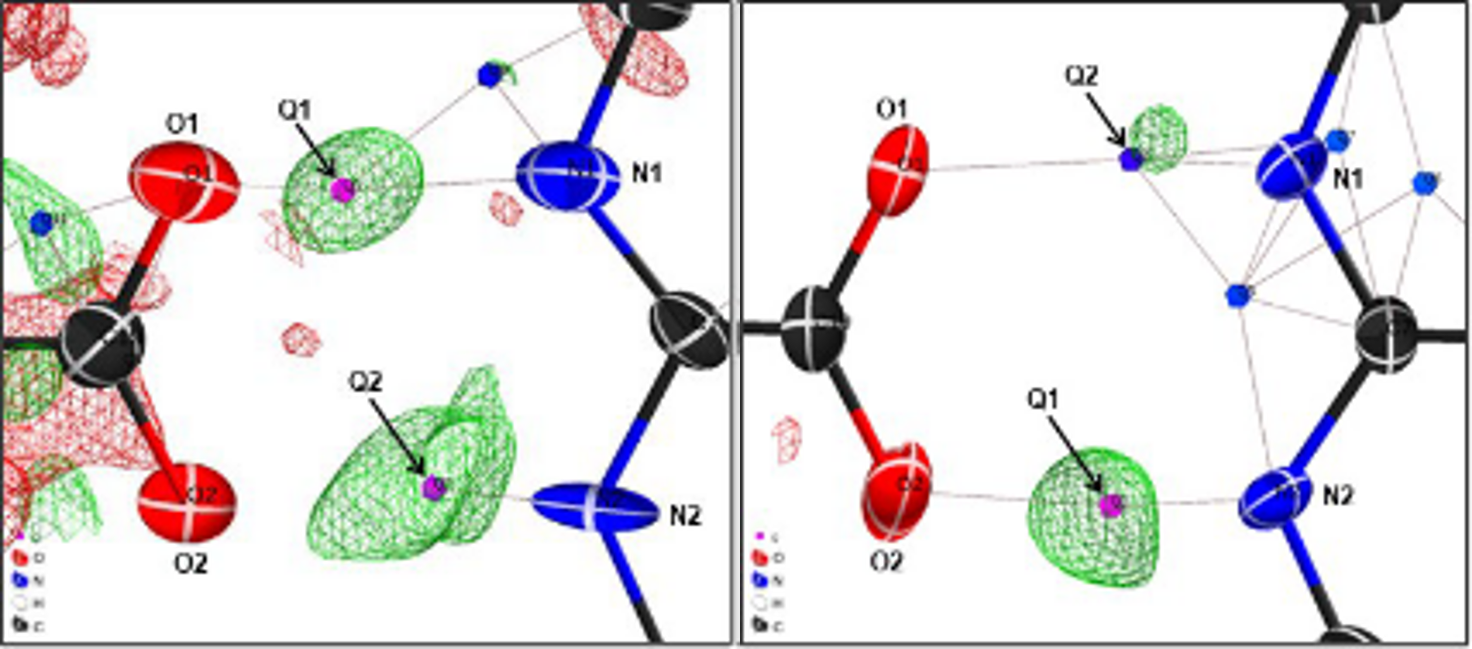

圖2：不同晶體形式的氫原子位置分析（顯示氫原子在O-H和N-H鍵中的位置）

3. PXRD數據比較：

ELDICO ED-1多領域應用潛能

ELDICO ED-1 的技術突破，不僅局限于 “藥物共晶 / 多組分鹽篩選" 領域，更可拓展至多個關鍵科研與產業場景，為行業提供 “高精度結構解析" 的通用解決方案：

• 制藥領域：除共晶 / 多組分鹽篩選外，可用于藥物代謝物結構分析、原料藥微量雜質鑒定，助力新藥研發從 “早期發現" 到 “生產質控" 的全流程；

• 環境與法規領域：可快速檢測污染物晶體結構、識別非法合成物或侵權物質，為環境監測與知識產權保護提供技術支撐；

• 材料科學領域：適用于半導體材料、能源存儲材料（如電池電極材料）的微納尺度晶體結構解析，推動高性能材料研發；

• 基礎科研領域：為低對稱性、易降解、難培養單晶的化合物（如天然產物、金屬有機框架材料）提供高效解析手段。

關于 Triclinic Labs

Triclinic Labs, Inc.是一家位于美國印第安納州拉斐特的藥物研發公司，專注于為制藥行業提供高質量的晶體學分析服務。公司致力于通過創新的技術解決方案幫助客戶深入理解藥物分子的晶體結構，支持藥物的研發和優化。Triclinic Labs的專業團隊擁有豐富的經驗，在晶體學、微晶電子衍射（MicroED）、X射線衍射（XRD）等領域提供精確的結構解析服務，尤其在多相物質、共晶、鹽等藥物形態的研究方面具有獨特優勢。公司致力于為客戶提供高效、可靠的晶體學支持，推動藥物從早期研發到市場的順利過渡。Triclinic Labs做為ELDICO ED-1三維微晶電子衍射儀的優秀用戶，將利用這種先進的技術和軟件，提供包括納米晶粉末的晶體結構測定，絕對構型測定，非晶固體分散體的微結晶度分析，以及混合物中晶體的相分析等廣泛的服務。

關于Eldico Scientific

瑞士Eldico Scientific是先進微晶電子衍射解決方案的供應商，致力于使研究人員能夠準確地了解晶體化合物的原子和分子結構。憑借先進的電子衍射儀器和以客戶為中心的服務，Eldico Scientific使科學家和行業能夠推動制藥，化學和材料研究的前沿。
