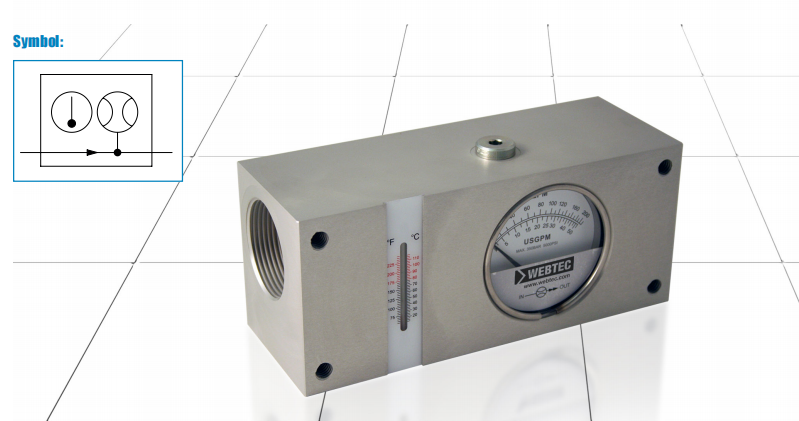

威泰科FI1500 Series系列流量指示器專為連續監測或間歇使用而設計，調試和維修液壓系統，最高壓力可達 350 bar（5000 psi）。直徑為 63 毫米的透明大刻度盤可確保進行快速檢查，以便確定泵的性能和流量控制閥的設置。可用于移動和工業液壓回路。還可用于使用油的潤滑和冷卻液系統。這些直動式流量指示器可安裝在危險區域或無電源的應用場合。流量指示器的設計確保了良好的可靠性，并將污染的影響降至低。FI1500 流量指示器不得安裝在反向流動的回路中。

操作

流量計由一個銳邊孔和錐形計量活塞組成。活塞的運動與流速成正比，尖邊孔口可將粘度的影響降至。活塞通過磁力連接到旋轉指針組件上，該組件可在 63 毫米（2 1/2 英寸）的清晰刻度上顯示流量，單位為升/分鐘和美制加侖/分鐘。FI750 流量指示器不應安裝在回流回路中。

校準

所有流量指示器均使用符合 ISO11158 HM 類標準的 ISO32 液壓礦物油在平均粘度為 28cSt 的條件下進行校準。可根據要求提供校準證書 - 這是收費選項。如有其他校準要求，請咨詢銷售辦事處。

安裝

設備可安裝在任何位置，水平、垂直或兩者之間的任何位置。該裝置設計用于面板安裝或管道安裝。面板安裝時，確保設備的后端和底端與任何鐵質材料（如鐵質面板或底座）的距離至少為 12 毫米（1/2 英寸）。活塞內含磁鐵，靠近鐵質材料會對其產生影響。正面可直接安裝在鐵質面板上。指示器可連接到壓力或回流管路中，但切勿反向流動；流量指示器可能會損壞，并將充當止回閥。所有液壓連接均應由經過適當培訓的人員進行。附件壓力表可直接安裝在閥塊上，或通過微型連接器遠程連接。

威泰科FI1500 Series系列流量指示器功能規格：

環境溫度范圍：-10 至 50°C，14 至 122°F

兼容流體： 礦物油符合 ISO 11158 標準。其他流體請咨詢銷售辦事處。

流體溫度范圍： 20 至 80°C （65 至 176°F）持續使用。間歇使用（<10 分鐘）可達 110°C，230°F。

精度：

 流量：滿刻度的 ± 4%

 溫度：± 2.5°C (±5°F)
